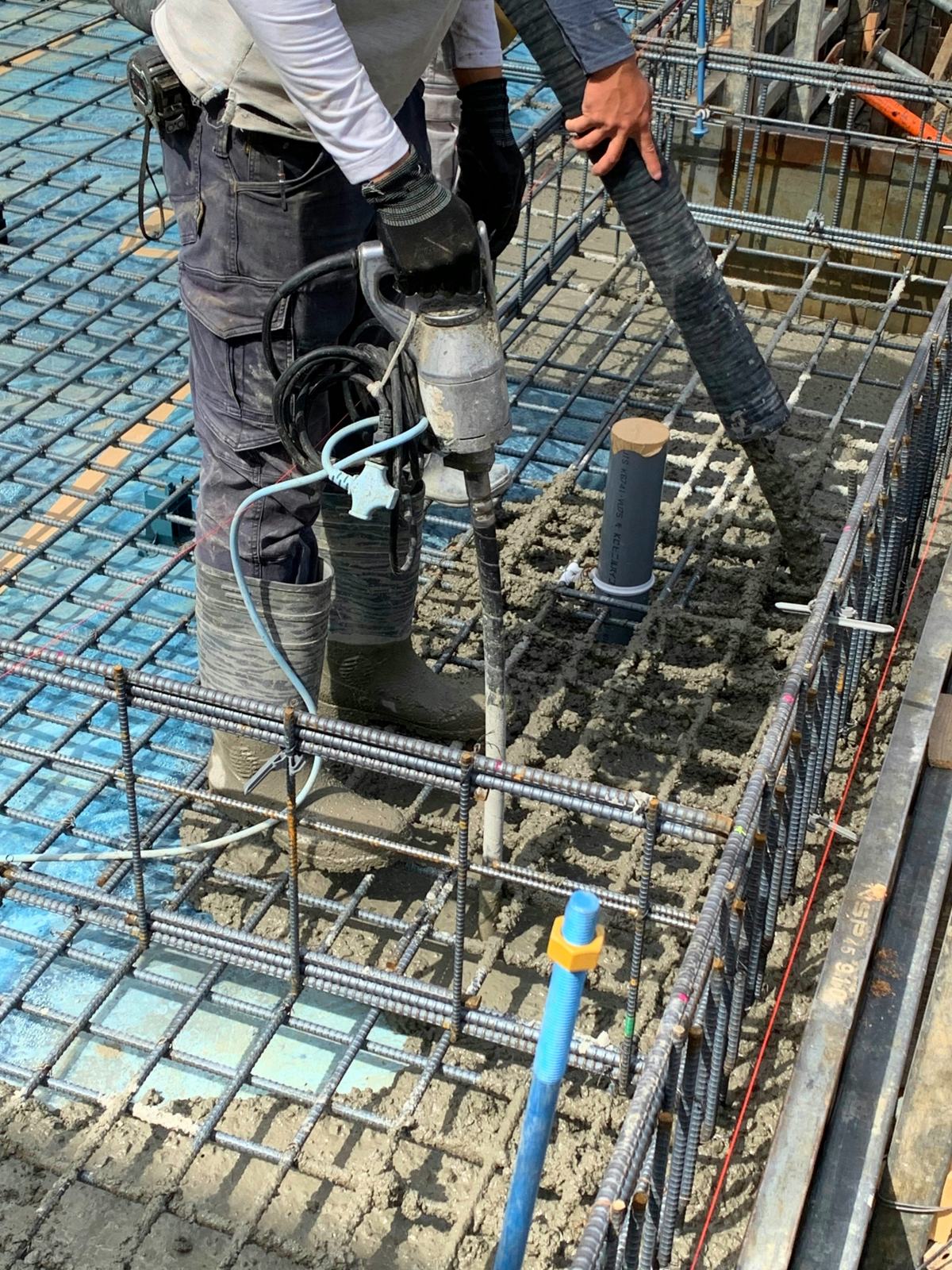

型枠・コンクリート棒形振動機でコンクリートを締め固める作業（写真：写真AC）
コンクリートの打設時間・温度・締固め・打継ぎ
公開 ・ セコカン君
型枠・コンクリート練り混ぜてから何分以内に打ち終えるか、何cm間隔でバイブレーターを入れるか。コンクリートの品質は、打設の段取りで決まります。
01時間の基準
| 項目 | 時間 |
|---|---|
| 練混ぜ〜打込み終了（外気温25℃以上） | 90分以内 |
| 練混ぜ〜打込み終了（外気温25℃未満） | 120分以内 |
| 打重ね時間間隔（25℃未満） | 150分が目安 |
| 打重ね時間間隔（25℃以上） | 120分が目安 |
02温度の基準
| 種類 | 温度 |
|---|---|
| 暑中コンクリート | 荷卸し時 35℃以下 |
| 寒中コンクリート | 荷卸し時 10℃以上20℃未満 |
| マスコンクリート | 荷卸し時 35℃以下 |
03締固め（棒形振動機）
| 項目 | 基準 |
|---|---|
| 挿入間隔 | 60cm以下 |
| 加振時間 | 5〜15秒程度（表面にペーストが浮くまで） |
| 挿入の深さ | 先端を下の層に10cm程度入れる |
| 抜き方 | ゆっくり抜く。鉄筋や型枠に当てない |
04ポンプ圧送と打込み
- 粗骨材の最大寸法20・25mmなら輸送管は100A以上、40mmなら125A以上
- 先送りモルタルは型枠内に入れずに捨てる
- 打込みはポンプから遠い所から手前へ
- 型枠内でコンクリートを横流ししない
- 斜めシュートは水平に対して30°以上
05打継ぎ
| 場所 | 基準 |
|---|---|
| 梁・スラブの鉛直打継ぎ | スパンの中央付近 |
| 柱・壁の水平打継ぎ | 床スラブ・梁の上端 |
| 打継ぎ面 | レイタンスを取り除き、湿らせておく |
| はね出し部分 | 支持する部分と同時に打ち込む |
06安全のポイント
- ポンプ車のブームの下や旋回範囲に人を入れない
- 輸送管の詰まりを直すときは、圧力を抜いてから外す（筒先の暴れ・管の破裂に注意）
- スラブの端・開口部で打設するときは、手すりや親綱を先に設ける
- 生コンが目に入ったらすぐ水で洗う。アルカリでやけどをする
まとめ
- 練混ぜから打込み終了まで、外気温25℃以上で90分、25℃未満で120分以内
- 棒形振動機は60cm以下の間隔で入れ、先端を下の層に10cm程度入れる
- 打込みはポンプから遠い所から手前へ。型枠内で横流ししない
- 輸送管の詰まりは圧力を抜いてから外す。ブームの下に人を入れない
07試験とのつながり
- 1級建築施工管理技士 一次検定：コンクリートの運搬・打込み・コンクリートの養生
出典：公共建築工事標準仕様書（建築工事編）6章、JASS 5 鉄筋コンクリート工事。 数値は2026年10月時点で確認しています。
